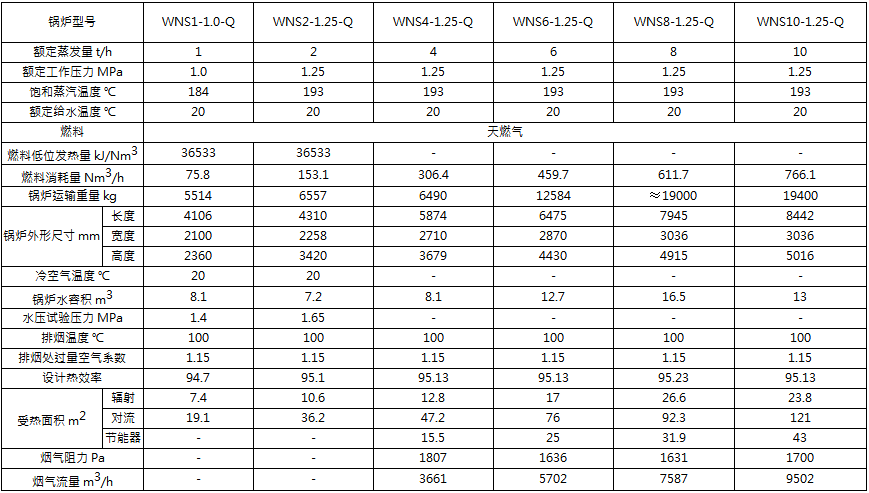

高效低應力冷凝臥式內燃燃氣（油）蒸氣鍋爐

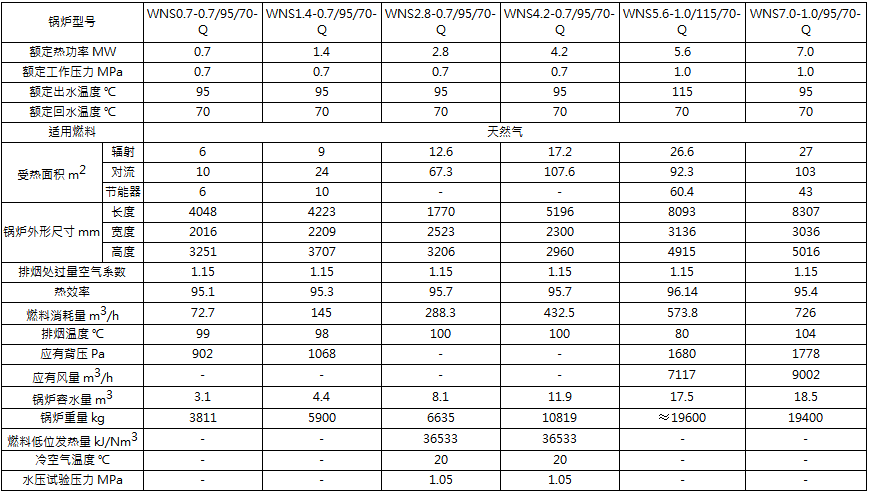

高效低應力冷凝臥式內燃燃氣（油）熱水鍋爐

高效低應力冷凝臥式內燃燃氣（油）鍋爐，突破了國際流行的傳統臥式內燃燃氣（油）三回程、接撐平管板結構，以現代設計為手段，創新思維，研發設計出本體二回程、拱形管板、低應力，附有分離式冷凝螺紋煙管筒的換代技術與創新產品。

本爐鍋殼內煙氣雙回程（第一回程-爐膽；第二回程-螺紋煙管筒）、采用拱形管板與拱形后平板。拱形管板與拱形后平板可取消接撐件，增加殼內檢修空間、減小焊接工藝量、減小煙管焊縫熱應力（因剛性結構變?yōu)闇?zhǔn)彈性結構）。

臥置冷凝螺紋煙管筒-排煙溫度取100℃，煙管內壁面煙氣中水蒸氣冷凝，使煙氣放熱系數提高、減小受熱面，另外、回收少部分汽化潛熱，在鋼耗不提高的前提下，熱效率提高至95%。

高效低應力冷凝臥式內燃燃氣鍋爐，具有以下特點：

一、高效率

鍋爐本體采用高效傳熱螺紋煙管，配以低溫?zé)煔鉄崮芑厥章菁y煙管筒，分級科學合理利用煙氣熱能，使鍋爐在不同的運行條件下均能處于高效區：額定負荷熱效率達95%，75%額定負荷（常態負荷）螺紋煙管筒在煙氣冷凝狀態下運行，熱效率可升高至96%~97%，而傳統三回程結構約90%。

二、低應力

經有限元設計，本體采用拱形管板、偏置爐膽、跑道型回燃室， 與具有柔性的螺紋煙管、波形爐膽相配合，取消了大件直拉撐、斜拉撐，將鍋爐整體由傳統的剛性大的高應力結構變?yōu)樾滦蜏?zhǔn)彈性低應力結構。提高了鍋爐的安全可靠性，延長了鍋爐的使用壽命。而且鍋殼內檢修空間明顯增大。

三、結構簡單、易于制造、方便檢修

簡單的結構，增大了鍋內空間，大大簡化了鍋爐制造工藝，使檢修更為簡便。

四、回水冷卻高溫管板提高可靠性

熱水型采用回水冷卻高溫管板措施，改善高溫管板區域的工作狀態，增強了高溫管板的安全可靠性。

五、水平流動汽水分離蒸汽濕度頗低

蒸汽型采用水平流動汽水分離，簡化了汽水分離結構，且能獲得低濕度高品質的蒸汽（濕度低于1%，而標準規定不大于4%）。
