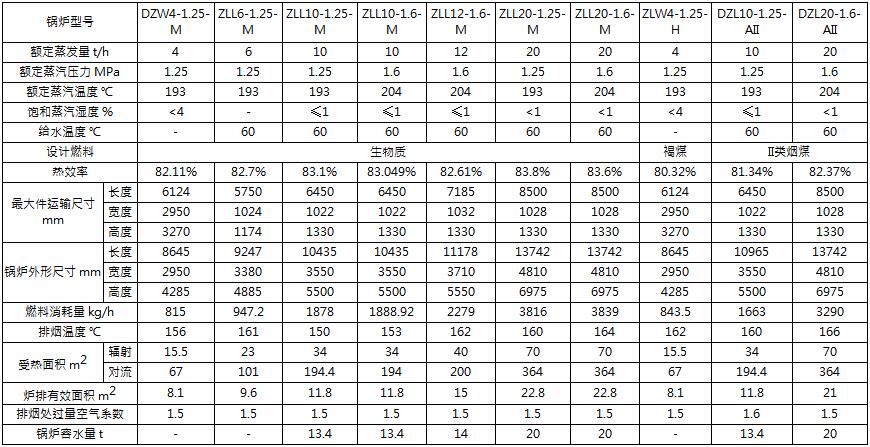

組合螺紋煙管水火管式蒸氣鍋爐

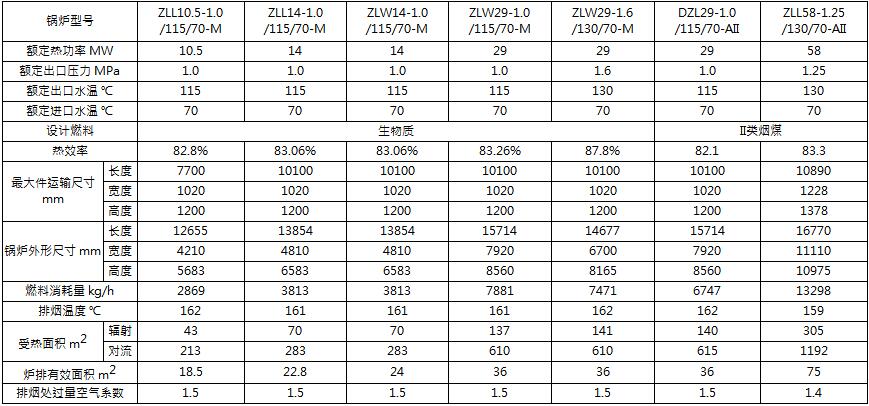

組合螺紋煙管水火管式熱水鍋爐

盛昌之光鍋爐設計研發中心新近開發的“組合螺紋煙管鍋爐”是在我國大量應用的“新型水火管鍋殼鍋爐”（第二代水火管鍋爐）基礎上發展起來的一種新的鍋爐爐型（屬于第三代水火管鍋爐）。

我國數量最多的水管鍋爐、水火管鍋爐與內燃式火管鍋爐三種工業鍋爐系列中，除水火管鍋爐具有中國特色外，其它不管是水管鍋爐還是內燃式火管鍋爐，其基本型式與國際上流行的型式大同小異。目前仍占相當大比例的水火管鍋爐，經過研究改善技術進一步完善，仍將是我國工業鍋爐的主要形式之一。

新型水火管鍋殼鍋爐開發至今已經歷二十八載：1983年在哈爾濱工業大學經過大量研究論證后，開發由舊型水火管鍋殼鍋爐（第一代水火管鍋爐）改為新型；1988年在原機械工業部北京電工綜合技術經濟研究所繼續開發新型；1993年以后，在盛昌之光鍋爐設計研發中心不斷擴大品種至今。由于此型鍋爐具有許多突出優點，才有可能長期廣泛地應用于國內生產與采暖中，其年產量與在用總容量皆多于其他任何一種鍋爐爐型，尤其是40蒸噸及以下較小容量的占有量更大，另外，有關技術與產品也波及到國外。目前，此型鍋爐的容量已發展到100蒸噸，壓力一般不超過1.6MPa。為了向更大容量、較高壓力發展以及進一步改進性能，于是出現“組合螺紋煙管鍋爐”。

組合螺紋煙管鍋爐相對“新型水火管鍋殼鍋爐”的主要變化是將大直徑平置鍋殼改為多個小直徑立置螺紋煙管筒。

組合螺紋煙管鍋爐繼續采用“新型水火管鍋殼鍋爐”經過長期實踐考驗過的以下先進技術：

一、螺紋煙管

螺紋煙管在我國新型鍋殼鍋爐（燃煤、燃油-氣、燃生物質）、余熱鍋爐、熱風爐等領域，以及省煤器、空氣預熱器上均得到廣泛應用。其原因在于：（1）明顯高效傳熱且加工簡易，（2）只要設計煙速與運行合理，螺紋煙管基本不積灰，傳熱性能基本不變。

二、回水引射

結構簡單且流阻不大的回水引射（熱水型）能夠明顯提高受熱面水速，而且受熱面無須停電保護，不僅廣泛應用于水火管鍋殼鍋爐，而且水管鍋爐也有應用。

三、簡單汽水分離

結構簡單的汽水重力分離（蒸汽型）能夠提供溫度頗低的蒸汽，已廣為應用并經過國內外實驗驗證。

四、自身支撐

自身支撐（鍋爐本體自身支撐，承載風箱支撐全部鍋爐）明顯節省鋼材，不公廣泛應用于新型水火管鍋殼鍋爐，而且水管鍋爐也有應用。
