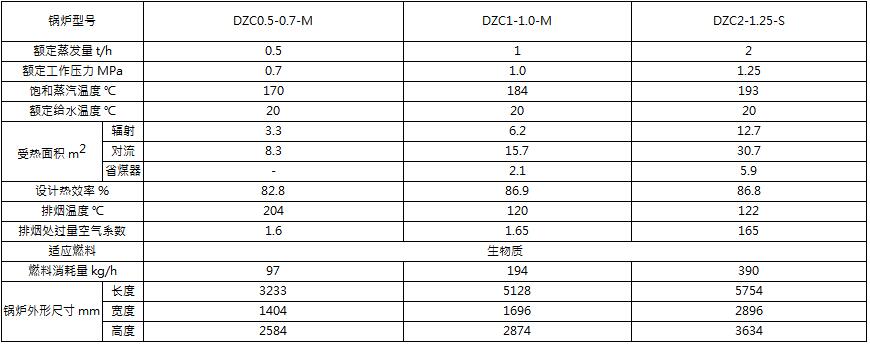

新型水冷爐排螺紋煙管常壓蒸氣鍋爐

雙層爐排燃燒，也稱水冷爐排燃燒，是一種消煙除塵較好的小型鍋爐燃燒方式。

水冷爐排上的燃燒層供風是自上向下（反向燃燒），水冷爐排的下部設置輔助常規爐排，在兩個爐排之間主要燃燒半煤氣，運行時，燃燒層上的細小顆粒不會飛揚帶出，從而達到消煙除塵目的。水冷爐排清理燃燒層而落灰時，會有一些灰塵被煙氣帶出，但時間較短。我國地域遼闊，經濟發展不平衡，不可能非重要區域（城郊、鄉鎮）的燃煤鍋爐都采用先進的除塵設備，更不可能大量采用燃油-氣鍋爐，因此，較小容量的水冷爐排燃煤鍋爐自從40年前在我國哈爾濱首先研制、開發以后，至今仍在應用。

另外，水冷爐排的受熱面熱強度頗高，與高效傳熱螺紋煙管對流受熱面相配合，可使鍋爐鋼耗明顯降低。

各國工業鍋爐爐型發展歷程中，鍋爐容量大于1蒸噸（0.7MW）一般不采用立式結構，因為盡管占地面積較小，但立式鍋殼的直徑與高度皆過大，導致明顯浪費鋼材。特別是，采用水冷爐排時，如爐排置于爐膽內，使鍋殼直徑更大；如爐排為外置式，占地面積較小的優點已不存在。此外，對流受熱面也存在較大問題：立式煙管的下管板安全可靠性不易保證（水側積垢難以清除）；臥式水排管的煙速過低，難以防止積灰，換熱效果較差。

基于以上原因，所設計的0.35MW - 2.1MW水冷爐排常壓熱水鍋爐采用已有28年成熟經驗的新型水火管臥式鍋爐結構，燃燒設備為水冷爐排，為防止煙管入口煙溫過高設置少量水排管，鍋爐結構頗緊湊，可整體出廠（下設底座）。

這種結構鍋爐可向較大容量發展，但目前水冷爐排采用手燒方式，如容量較大，司爐工人的勞動強度過大，故限制了進一步增大容量。

系統回水由鍋爐單側進入水冷爐排前集箱端部，經3個回程爐排管，由水冷爐排后集箱端部引向后部的水排管下集箱，經水排管再由上集箱進入鍋殼下部兩側，再經導水管噴向高溫管板煙管底部，最后經煙管束由鍋殼頂部進入出水管。
